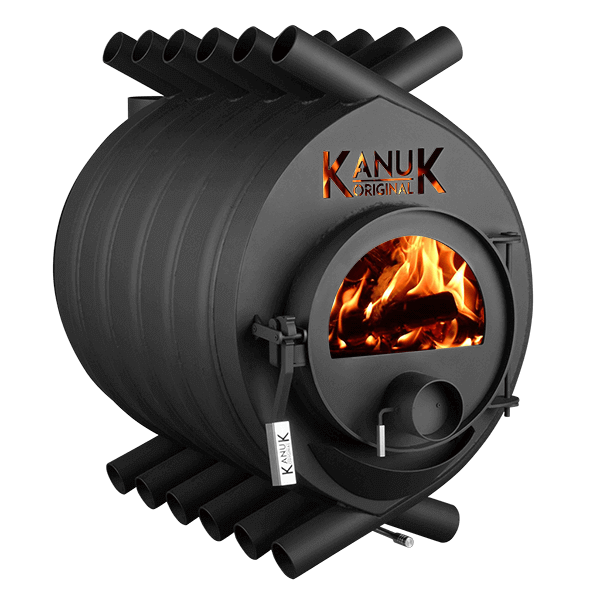

Kanuk Original 22 kW Warmluftofen
Der Kanuk Original 22 kW Warmluftofen - das schwarze kompakte Raumheizwunder - ein Konvektionsofen mit einer imposanten Leistung von 22,1 kW. Je nach Bauweise und Isolierung Ihrer Räumlichkeiten erwärmt der Kanuk 22 kW 700 m³ spielerisch. Hierdurch eignet er sich insbesondere zur Erwärmung von Werkräumen, Häusern, Hallen, Lagern oder größeren Veranstaltungssälen. Stetig steigende Energiekosten strapazieren immer stärker das familiäre Haushaltsbudget. Nicht zuletzt durch die drohende CO2 Steuer bietet Ihnen der Kanuk Holzofen eine wirtschaftliche und zugleich ökologische Möglichkeit Ihr Heim zu beheizen, ohne auf die Annehmlichkeiten von Wärme und Gemütlichkeit verzichten zu müssen. Der riesige Brennraum fasst Holzscheite von einer Länge bis zu 55 cm, die durch die große Türöffnung bequem eingelegt werden können. Benachbarte kleinere Räume können mühelos, durch das Aufstecken eines Kanalsystems oder von Aluflexschläuchen am Kanuk, mit Wärme versorgt werden. In Betrieben wird dies häufig eingesetzt um kleinere Office Räume, Aufenthaltsräume, Sanitäre Anlagen oder Küchennischen zusätzlich mit Wärme zu versorgen. Dieser Konvektionsofen besticht durch hervorragende Emissionswerte und einen hohen Wirkungsgrad von 84,5% (Energieeffizienzklasse A+).
Das Energielabel für Einzelraumfeuerstätten ist ab dem 01.01.2018 für alle Anbieter Pflicht. Dadurch erkennen Sie auch als technisch weniger versierter Verbraucher klar und deutlich welcher Holzofen oder Kamineinsatz effizient und damit technisch auf dem neuesten Stand ist. Wichtig: Aktuell gibt es auf dem Markt nur vereinzelt Holzöfen oder Kamineinsätze mit A++. Dafür erfüllen die meisten die Anforderungen für A oder A+ was für ein Heizgerät wie den Kanuk Original 22 kW ohne automatische Brennstoffzufuhr und dem Naturbrennstoff Holz einen sehr guten Wert darstellt.
Ein kompaktes Kraftpaket
Der Warmluftofen Kanuk 22 kW ist ein wahres Kraftpaket. Trotz seiner Leistung ist er sehr kompakt geraten. Lediglich 90 x 64 x 110 cm (HxBxT) misst der Warmluftofen. Dabei sollte er Sie vor keine Probleme bei der Platzwahl stellen, zumal sich das Modell vom Design her vielfältigst integrieren lässt. Je nach Aufstellort haben Sie auch eine große Auswahl an Podesten und Verkleidungen zur Auswahl, wodurch Sie Ihren Ofen noch individueller gestalten können.
Erwärmt Räume bis zu 700 m³ schnell und effizient
Die Leistungsfähigkeit des Warmluftofens Kanuk Original 22 kW von ganzen 22,1 kW, mit der der Ofen Lofts, Häuser, Werkstätten und Hallen von bis zu 700 m³ erwärmen kann, lässt sich auf das Zusammenspiel gleich mehrerer Faktoren zurückführen. Der Brennraum ist so konstruiert, dass in ihm eine fast vollständige Verbrennung stattfindet und die Energie so optimal genutzt wird. Die Verbrennung erfolgt im Kanuk Original 22 kW zudem auf einem unkompliziert ausfegbaren Aschebett. Um die gewonnene Energie möglichst langfristig abgeben zu können, gibt es im Brennraum zusätzlich hochwertige Speicherkeramiken, die den Aufstellraum auch dann noch mit Wärme versorgen, wenn eigentlich gar kein Feuer mehr brennt. Ein weiterer Faktor für das besonders schnelle Erwärmen ist das besondere Augenmerk auf das Konvektionsprinzip. Schon das Design des Kanuk 22 kW räumt diesem Prinzip einen großen Platz ein, um sich richtig zu entfalten. Im Grundlegenden versteckt sich hinter dem Konvektionsprinzip eine zusätzliche Erwärmung der Raumluft, die dabei nicht mit dem Brennraum in Berührung kommen muss. Dabei wird die kältere Raumluft bei Betrieb kontinuierlich angesaugt, durch die Rohre am Brennraum geleitet und oben als warme Luft wieder ausgegeben. Insgesamt kann durch diese Technologien ein hervorragender Wirkungsgrad von 84,5% (Energieeffizienzklasse A+) erreicht werden.
Dank Außenluftanschluss bleibt der Sauerstoff im Raum
Auch bei der Installation des Kanuk Original 22 kW werden Ihnen große Freiheiten gelassen. Sie können entscheiden, ob der Rohranschluss nach hinten oder oben angebracht werden soll. So haben Sie noch mehr Flexibilität bei der Platzwahl Ihres Ofens. Außerdem besitzt der Kanuk die Möglichkeit eines Außenluftanschlusses, bei dem die nötige Luft zur Verbrennung direkt aus dem Freien bezogen und die Raumluft in keiner Weise für die Verbrennung verbraucht wird.
Warum muss es ein Kanuk Original 22 kW sein?
- nahezu vollständige Verbrennung
- Grundofenprinzip ohne Aschekasten und Rost
- keine Katalysator- oder Filtertechnik notwendig
- hochwertige Speicherkeramiken im Brennraum
- externer Luftanschluss
- drehbarer Rauchrohrabgang
- hoher Wirkungsgrad 84,5%
- Typprüfung: Fraunhofer Institut

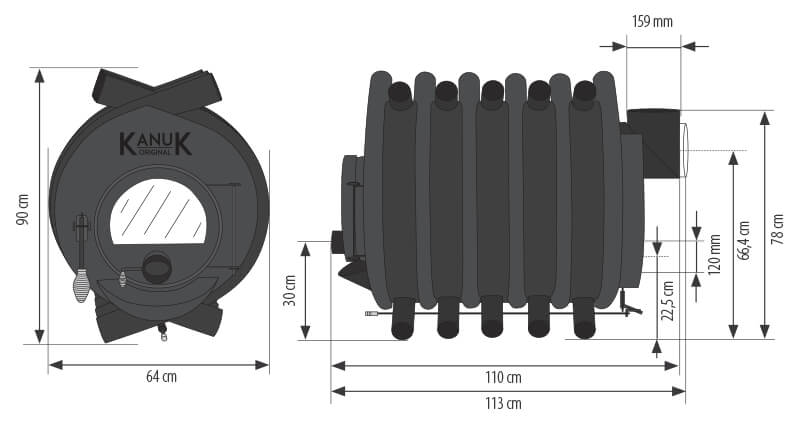

Masszeichnung für die Planung
Technische Daten Kanuk 22 kW
- Energieeffizienzklasse: A+
- Gesamtleistung (kW): 22,1
- Maße H x B x T (cm): 90 / 64 / 110
- Raumheizvermögen (m³): bis 700
- Rauchrohranschluss (mm): 160
- Rauchrohranschluss: oben / hinten
- Sichtscheibe (cm): 34,5 x 22
- Wirkungsgrad (%): 84,5
- Gewicht (kg): 188
- Abgastemperatur (°C): 221
- Scheitholzlänge (cm): 55
- Holzverbrauch (kg/h): 5,6
- Abgasmassenstrom (g/s): 17,5
- Mindestkaminzug (Pa): 17
- Abgasdrosselklappe: Nein
- Aschekasten: Nein
- Bauart 1 (selbstschl. Tür): Optional
- Scheibenspülung: Ja
- BimSchV Stufe 2: Ja
- Scheitholz, Holzbrikett: Ja
- DIN EN Nummer: 13240
- Braunkohlebrikett: Nein
- AT §15a B-VG Norm: Ja
- Primär-, Sekundär-,Tertiärluft: Ja
- Außenluftanschluss (mm): 120
- LRV Schweiz: Ja
Galerie
Sicherheits- und Warnhinweise:
Lesen Sie bitte vor der Installation und der ersten Benutzung des Ofens die Bedienungsanleitung sorgfältig durch. Sie enthält wichtige Hinweise und Informationen zur Einzelraumfeuerungsanlage und deren Anschluss, für den Aufbau, den Betrieb und die sichere Benutzung. Bei der Aufstellung des Kanuk und dessen Anschluss an Abgasanlagen sind die einschlägigen, öffentlich-rechtlichen, europäischen, nationalen und örtlichen Vorschriften, insbesondere die Bestimmungen der Landesbauordnungen und hierzu erlassenen Feuerungsverordnungen beim Betrieb und der Installation zu beachten.
Aufstellort - Halten Sie die folgenden Abstände zu brennbaren Materialien ein, da sonst Brandgefahr droht.
nach vorne: 110 cm - seitlich mit Seitenblech: 40 cm - seitlich ohne Seitenblech: 80 cm - nach hinten: 40 cm - zum Boden: 40 cm - nach oben: 75 cm
Brennbare Bodenbeläge sind vollflächig durch feuerfestes Material zu schützen. Zusätzlich muss dieses Material mind. 50 cm zur Vorderseite und mind. 25 cm seitlich des Brennraumes verlegt werden. Achten Sie darauf, dass der Untergrund eine zum Ofen und ggf. Untergestell passende Tragfähigkeit aufweist.
Achten Sie darauf, dass der Kaminofen sowie die montierten Hitzeschutzbleche (optional) bei Inbetriebnahme heiß werden und dadurch Verbrennungsgefahr besteht. Während des Betriebes die Sichtscheibe und Außenflächen nicht berühren!
Verbrennungsluftversorgung:
Für die Kanuk Original Öfen ist die Verbrennungsluftversorgung ausreichend, wenn der Aufstellraum mindestens eine Tür ins Freie oder ein Fenster hat. Das Fenster/die Tür sollten geöffnet werden können und einen Querschnitt von mind. 150 cm² haben. Der Aufstellraum sollte einen Rauminhalt von mindestens 4 m³ je kW Nennwärmeleistung haben. Bei Nichtbenutzung der Feuerungsanlage kann der Primär- und Sekundärluftschieber geschlossen werden.
Belüftungsanforderungen für gleichzeitigen Betrieb mit anderen Feuerstätten:
Für den Verbrennungsvorgang wird permanent Sauerstoff bzw. Luft benötigt. In der Regel reicht die vorhandene Luft im Aufstellraum aus. Bei gut abgedichteten Fenstern und Türen, Vorhandensein mechanischer Entlüftungen (z.B. Küche oder Bad) oder weiterer Feuerstätten (auch Gastherme) in der Wohnung, kann die einwandfreie Luftversorgung empfindlich gestört werden. Wenn dies zutrifft, besteht die Möglichkeit, die Verbrennungsluft direkt von außen oder aus einem anderen, genügend belüfteten Raum (z.B. Keller) zuzuführen. Die Kanuk Original Kaminöfen haben hierzu einen Verbrennungsluftstutzen auf der Rückseite des Gerätes, welcher für die Zuführung der Primärluft genutzt werden kann, jedoch nicht DiBt geprüft ist.
Schornstein:
Eine Mehrfachbelegung des Schornsteines ist bei geschlossener Betriebsweise zulässig. Alle Kanuk Original Warmluftöfen können mit einer selbstschließenden Tür nachgerüstet werden (Bauart 1). Die feuertechnische Bemessung erfolgt nach DIN EN 13384-2 vom Juni 2015 Teil 1, 2 u. 3.
Die Betriebssicherheit und die Nennwärmeleistungen der Kanuk Original Öfen kann nur dann garantiert werden, wenn die ausreichende feuertechnische Bemessung des Schornsteins durch eine Berechnung nach DIN 13384 Teil 1, 2 und 3 nachgewiesen ist und von einem Bezirksschornsteinfegermeister bescheinigt wurde.
Zulässige Brennstoffe:
Verwenden Sie als Brennstoff ausschließlich lufttrockenes, naturbelassenes Scheitholz. Geprüft wurde die Kanuk Original Serie mit Buchenscheitholz welches eine Länge von 25 cm und einen Umfang von 21 - 28 cm aufwies. Unsere Emissionen wurden mit den oben genannten Angaben ermittelt, zudem sollte der Wassergehalt weniger als 20% betragen. Verwenden Sie kein verunreinigtes Restholz, niemals behandeltes oder kunststoffbeschichtetes Holz, Spanplatten, Sägemehl, Holzspäne, Kohle, Koks oder ähnliches! Keine ungeeigneten Brennstoffe verwenden. Das Scheitholz sollte mindestens zwei Jahre trocken gelagert werden, bevor Sie es als Brennstoff verwenden. Legen Sie nie mehr als angegebene maximale Holzmenge auf, um eine Überhitzung zu vermeiden.
Heizbetrieb - Erste Inbetriebnahme:
Vor dem ersten Anheizen muss bei den Kanuk Warmluftöfen der Einbau des Sichtfensters geprüft werden. Die Schrauben für die Scheibenhalterungen an der Frontseite der Feuerraumtür dürfen dabei nur so fest angezogen sein bzw. werden, dass sich die Scheibe noch verschieben lässt. Ist die Scheibe zu fest angezogen, können sonst durch den Druck der Halterungen Spannungsrisse entstehen.
Kanuk Original Öfen sind mit hochwertiger, hitzebeständiger Farbe beschichtet. Beim ersten Anheizen der Warmluftöfen kann es durch das Einbrennen der Farbe zu einer leichten Dampfentwicklung und Geruchsbelästigung kommen. Öffnen Sie deshalb beim ersten Anheizen Türen und Fenster.
Für optimalen Schornsteinzug muss schnell eine hohe Hitze erreicht werden, weshalb nicht zu wenig Scheite in den Ofen gelegt werden sollten. 3-4 Holzscheite entsprechen ca. 10 kW (1 Scheitholz von 30 cm und 1 kg Gewicht entspricht ca. 3 kW). Bei schlechtem Zug kann zunächst mit zwei Holzscheiten und Anfeuerholz eine hohe Temperatur erreicht werden. Bei Wetterschwankungen und Störung des Unterdrucks, kann es notwendig sein ein Lockfeuer im Schonstein zu entzünden! Bitte befragen Sie hierzu Ihren örtlichen Schornsteinfeger.
Zum Schutz des Kaminofens sollten Sie beim Anheizen darauf achten, dass der Ofen moderat mit Feuerholz bestückt wird, sodass sich der Kesselstahl stetig dehnen kann. Aufgrund von Temperaturunterschieden zwischen Umgebungstemperatur und Temperatur im Kaminofen kann es zu knackenden Geräuschen im Ofen kommen, das sind normale Dehnungserscheinungen die keinen Mangel am Produkt darstellen.
Hinweis bei Schornsteinbrand:
Bei der Verwendung von falschem oder zu feuchtem Brennstoff kann es aufgrund von Ablagerungen im Schornstein zu einem Schornsteinbrand kommen. Schließen Sie umgehend die Luftzufuhr am Kaminofen und setzen Sie sich mit der Feuerwehr sowie dem zuständigen Schornsteinfeger in Verbindung. Nach dem Ausbrennen des Schornsteines sollte dieser von einem Fachmann auf Beschädigungen bzw. Undichtigkeiten überprüft werden.
Verfahren bei Störfällen - sichere Außerbetriebnahme:
In wenigen Fällen kann selbst ein Lockfeuer keinen Zug im Schornstein erzeugen. Hierzu sollten Sie sich mit Ihrem zuständigen Schornsteinfeger in Verbindung setzen und keinesfalls ein größeres Feuer entzünden. Sollten Rauchgase aus dem Kaminofen treten, kontaktieren Sie ebenfalls den Schornsteinfeger und öffnen schnellstmöglich alle Fenster, um für eine ausreichende Belüftung zu sorgen.
Warnung vor nicht erlaubter Veränderung der Feuerstätte:
Die bestimmungsgemäße Verwendung wird in der Bedienungsanleitung erklärt. Jede andere Verwendung gilt als nicht bestimmungsgemäß. Für hieraus resultierende Schäden wird keine keine Haftung übernommen. Zur bestimmungsgemäßen Verwendung gehört auch die Einhaltung der Bedienungs- und Montageanweisungen. Unerlaubte Eingriffe und Veränderungen am Gerät führen zum Erlöschen der Betriebserlaubnis. Lassen Sie ihren Kanuk Original Warmluftofen regelmäßig auf seine ordnungsgemäße Funktionalität von Ihren Fachmann prüfen und beachten Sie, dass der Kanuk eine Zeitbrandfeuerstätte ist.
Entsorgung:
Um den Kaminofen ordnungsgemäß zu entsorgen, wenden Sie sich bitte an Ihr lokales Entsorgungsunternehmen. Lokale Entsorgungsvorschriften müssen beachtet werden. Die Dichtungen: Diese Komponenten dürfen nicht über den Restmüll entsorgt werden, da Glasfaserabfall nicht durch Verbrennung zerstört werden kann. Dichtungen aus Glas- und Keramikfasern (künstliche Mineralfasern (KMF)) müssen extra entsorgt werden.
